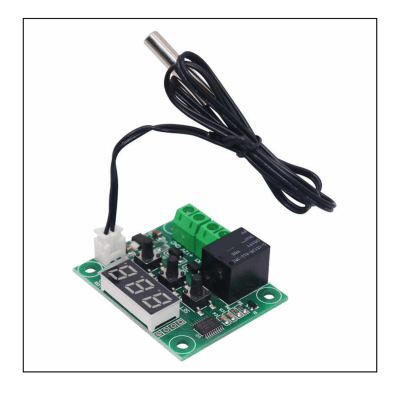

Termostato W1209 Interruptor controlador de temperatura 12v
GENERICO¿Qué es?
El W1209 es un Controlador Termostato pequeño, económico y altamente funcional. Con este módulo, es posible controlar la activación de calefactores o ventiladores en distintos equipos en función de la temperatura detectada por el sensor de temperatura NTC incluido.
Aunque este módulo posee un microcontrolador integrado, no se requieren conocimientos de programación. Posee 3 pulsadores que permiten configurar los parámetros de activación y sensado, incluidas las temperaturas de encendido y apagado. El relé que posee la tarjeta puede conmutar hasta un máximo de 240 VAC @ 5A (Carga Resistiva) o 14 VDC @ 10 A.
Características
Enumera las características más importantes del producto:
- Tensión de Alimentación: 12 VDC
- Consumo Corriente: <35mA (Stand By), <65mA (en Activación)
- Rango de Control de Temperatura: -50 a 110 °C
- Precisión: 0.1 °C
Especificaciones
Rango de Control de Temperatura | -50 ~ 110 °C |
Resolución | 0.1 °C por debajo de -9.9 ~ 99.9 °C (o 1 °C en otro rango de temperatura) |
Precisión de Medición | 0.1 °C |
Configuración de Reacción | 0.1 – 15 °C |
Frecuencia de Actualización | 0.5 S |
Potencia de Entrada | DC 12V |
Salida | Relé 10A unidireccional |
Protección de Temperatura | 0 ~ 110 °C |
Temperatura de Trabajo | -10 ~ 60 °C |
Humedad de Trabajo | 20% ~ 85% |
Corriente Estática | 35MA |
Corriente de Atracción | 60MA |
Cable del Sensor | Termistor NTC 10K 0.5% |
Dimensiones | 48 x 40 mm |
Información Adicional
Instrucciones de Uso
Uso: Conecte la alimentación y la carga, el controlador puede funcionar, ahora muestra la temperatura medida. Presione el botón SET, la pantalla parpadea, presione ‘+’ o ‘-‘ para configurar la temperatura que desea, luego presione la tecla SET para confirmar y volver. En este momento, el controlador activará o desactivará automáticamente el relé. Asegúrese de que la conexión sea correcta.
Indicador: Cuando está apagado, el relé está abierto. Cuando está encendido, el relé está cerrado.
Tubo digital: cuando muestra ‘LL’, el sensor está abierto. Cuando muestra ‘HH’, la temperatura está fuera del rango de medición, el relé se apagará. Cuando muestra ‘—’, ahora protege contra altas temperaturas.
Método de configuración de parámetros: presione prolongadamente SET durante 5 segundos para ingresar a la configuración del menú principal, presione las teclas ‘+’ o ‘-‘ para cambiar entre P0…P8. Mantenga presionado SET por 10 segundos sin actividad clave para confirmar y regresar.
